MAPAS DE KARNAUGH

Simplificación de funciones con mapas de Karnaugh

Obtener la función de un Mapa de Karnaugh es el procedimiento inverso a la de la realización del mapa. Un termino de la función coloca uno o mas "unos" en el mapa de Karnaugh.
Tomar esos unos, agrupándolos de la forma adecuada, nos permite obtener los términos de la función

Utilizaremos los Mapas de Karnaugh para obtener una función mínima de dos niveles Suma de Productos.

Una expresión de dos niveles sdp se considerará la expresión mínima si:
1. No existe otra expresión equivalente que incluya menos productos.
2. No hay otra expresión equivalente que conste con el mismo numero de productos, pero con un menor numero de literales.

Observe que hablamos de UNA expresión mínima y lo LA expresión mínima. Esto porque pueden existir varias expresiones distintas, pero equivalentes, que satisfagan esta definición y tengan el mismo numero de productos y literales.

La minimización de funciones sobre el mapa de Karnaugh se aprovecha del hecho de que las casillas del mapa están arregladas de tal forma  que entre una casilla y otra, en forma horizontal o vertical existe ADYACENCIA LOGICA. Esto quiere decir que entre una casilla y otra solo cambia una variable.
Definimos los mintérminos adyacentes desde el punto de vista lógico como dos mintérminos que difieren solo en una variable. Agrupando casillas adyacentes obtenemos términos productos que eliminan las variables que se complementan, resultando esto en una versión simplificada de la expresión.

El procedimiento es el de agrupar "unos" adyacentes en el mapa; cada grupo corresponderá a un termino producto, y la expresión final dará un OR (suma) de todos los términos producto. Se busca obtener el menor numero de términos productos posible, lo que implica que cada termino producto debe contener el mayor numero de mintérminos posibles.

Como podemos notar, la función está expresada en forma canónica, por lo que cada mintérmino "colocará" un 1 en su casilla correspondiente como se muestra en el mapa de Karnaugh correspondiente.

Supongamos por un momento que agrupemos los "unos" del mapa de Karnaugh como se muestra en la figura. Según esto tenemos cuatro términos que son: termino I    A   (agrupa 8 unos y es de 1 variable) _ termino II   B C   (agrupa 4 unos y es de 2 variables) _ _ termino III  A C D   (agrupa 2 unos y es de 3 variables) _ _ _ _ termino IV A B C D   (agrupa 1 uno   y es de 4 variables)

Puede verse que a medida que agrupamos mayor cantidad de "unos", el termino tiene menos literales. El agrupamiento se hace con una cantidad de "unos" que son potencias de 2. Así agrupamos 2 mintérminos, 4 mintérminos y 8 mintérminos. Cada vez que aumentamos, el termino va eliminando una variable. En una función de 4 variables, un termino que tenga un solo "uno" tendrá las cuatro variables. De hecho es un termino canónico. Al agrupar dos mintérminos eliminaremos  una variable y el termino quedará de tres variables. Si agrupamos cuatro "unos" eliminaremos dos variable quedando un termino de dos variables y finalmente si agrupamos ocho "unos" se eliminaran tres variable para quedar un termino de una variable.
Todo esto se debe a la adyacencia entre casillas y cada vez que agrupamos, se eliminan las variables que se complementan.

En el ejemplo anterior la función obtenida es: _ _ _ _ _ _ _ f = A B C D + A C D + B C + A Pero, ¿será esta la función mínima?  Si vemos la figura a la derecha, la forma de agrupar nos da como resultado: _ _ f = D + B C + A         que sí es expresión mínima. Es importante que al "tomar" un uno, se agrupe con todos los unos adyacentes, aunque estos uno sean parte de otros grupos. Fíjese que el mintérmino 13 (11002) es común a los tres términos.

Para simplificar funciones utilizando mapas de Karnaugh hay que tener en cuenta que:

• Cada casilla (mintérmino) en un mapa de Karnaugh de n variable tiene n casillas adyacentes lógicamente, de modo que cada par de casillas defiere en una variable

• Al combinar las casillas en un mapa de Karnaugh, agruparemos un número de mintérminos que sea potencia de dos. Así agrupar dos casillas eliminamos una variable, al agrupar cuatro casillas eliminamos dos variables, y así sucesivamente. En general, al agrupar 2n casillas eliminamos n variables.

• Debemos agrupar tantas casillas como sea posible; cuanto mayor sea el grupo, el termino producto resultante tendrá menos literales. Es importante incluir todos los "unos" adyacentes a un mintérmino que sea igual a uno.

• Para que hayan menos términos en la función simplificada, debemos formar el menor numero de grupos posibles que cubran todas las casillas(mintérminos) que sean iguales a uno. Un "uno"  puede ser utilizado por varios grupos, no importa si los grupos se solapan. Lo importante es que si un grupo está incluido completamente en otro grupo, o sus "unos" están cubiertos por otros grupos, no hace falta incluirlo como termino.

Terminología para la simplificación: Implicante, Implicante Primo, Implicante Primo Esencial.

A continuación definiremos algunos términos comúnmente utilizados en los procesos de simplificación de funciones lógicas.

Implicante:
Conjunto de unos en un mapa de Karnaugh que representa un termino producto de variables. Se denomina implicante porque cuando este termino toma el valor 1, implica que también la función toma el valor 1. Un mintérmino solo es un implicante.

Implicante Primo:
Implicante que no está incluido completamente dentro de otro implicante. No puede combinarse con otro implicante para eliminar un literal.

Implicante Primo Esencial:
Implicante primo que contiene uno o mas mintérminos que no están incluidos en cualquier otro implicante primo.

Algoritmo de minimización mediante mapas de Karnaugh

1. Identificar los implicantes primos. Para esto se busca obtener los grupos con mayor cantidad de unos adyacentes. Los grupos deben contener un numero de unos que son potencias de 2.

2.Identificar  todos los implicantes primos esenciales

3.La expresión mínima se obtiene seleccionando todos los implicantes primos esenciales y el menor numero de implicantes primos para cubrir los mintérminos no incluidos en los implicantes primos esenciales.

Los ejemplos anteriores se realizaron con funciones de 4 variables. Para mapas de Karnaugh de 5 y 6 variables el procedimiento es esencialmente el mismo solo hay que recordar que un mintermino es adyacente a otro mintermino que ocupe la misma posición en forma horizontal o vertical en los cuadrados a los lados del mapa.

Minimización en mapas de Karnaugh de 5 variables

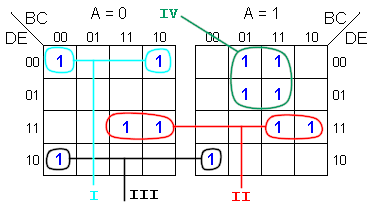

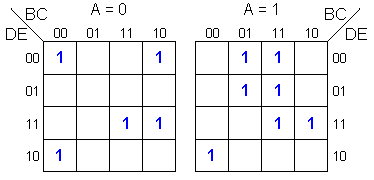

Simplificar la función = m(0,2,8,11,15,18,20,21,27,28,29,31)

Minimización en mapas de Karnaugh de 6 variables

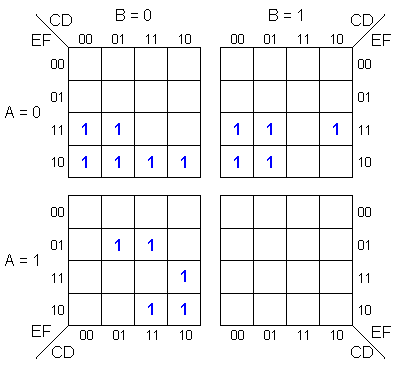

Obtenga una función mínima para el siguiente mapa de Karnaugh

pinche aquí para ver la solución
